产品图片
![图片4.jpg](http://en.isi-gf.com/Private/NewsImgs/20160122/6358905716932197379447299.jpg)
![图片5.jpg](http://en.isi-gf.com/Private/NewsImgs/20160122/6358905718000943441881293.jpg)
![图片6.jpg](http://en.isi-gf.com/Private/NewsImgs/20160122/6358905719396260281186801.jpg)
![神龙公司T88生产线全部使用我公司制造的焊钳.JPG](http://en.isi-gf.com/Private/NewsImgs/20160122/6358905722324452118178179.JPG)
神龙公司T88生产线全部使用我公司制造的焊钳
1.产品概述

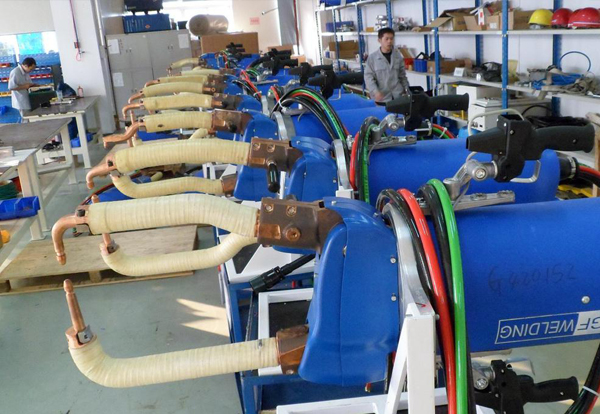

第二代NX/NC系列一体式焊枪由焊接变压器、多级增压汽缸、转盘、钳体、钳臂、外罩和电、气或液压元件组成。通过转盘和特殊的吊挂装置焊枪可以实现横向360°旋转、纵向180°摆动的工作方式。与传统的悬挂焊机相比,集成度、性价比更高。
NC/NX系列焊枪经过人性化的设计改进,效率更高、重量更轻。采用模块化设计,多气室气缸,部件越来越少,枪体尺寸和重量大大减小;变压器直接与钳臂连接,使阻抗降到最低。同时可配置不同规格的变压器。
2.产品特点
第二代一体式手工焊枪,与目前国内主流一体式焊枪相比具有:
- 变压器符合ISO标准,功率更大,重量更轻;
- GFW专有技术的模块化集成设计的多级增压气缸;免维护时间大于350万次;寿命大于1500万次;
- 焊枪被安装在特制的转盘上,可适应不同的工作状态;在需要时(工作或维修期间),允许焊枪锁定在需要位置;
- 悬挂组件带有向调节装置,可将焊枪调节到最佳重心(平衡)状态;
- 焊枪有3个独立的冷却系统组成(变压器冷却回路,上枪臂冷却回路,下枪臂冷却回路),冷却流体压力为3-6bar,冷却系统流量≥12L/min;
- 焊枪可在旋转360°的任意姿态下工作;
- 每个焊枪枪臂外部都带有绝缘保护层;
3.产品参数
型号 | 变压器 | 气缸 | 重量 | 典型应用特性 | 焊枪尺寸 |
| 容量(KVA) | 气室数 | 不含钳臂 (Kg) | 钳臂长度(mm) | 电极压力(Kg) | 短路电流(KA) | 转盘直径(mm) | 钳臂直径(mm) | 钳臂间距(mm) |
NX3 | 31 | 3 | 46 | 200 | 490 | 19 | 220 | φ40 | 150 |
39 | 4 | 49 | 400 | 278 | 18 | 220 | φ40 | 150 |
NX4 | 44 | 4 | 54 | 400 | 392 | 20.5 | 220 | φ45 | 200 |
56 | 5 | 57 | 500 | 325 | 19 | 220 | φ45 | 200 |
NX5 | 56 | 5 | 59 | 500 | 468 | 22 | 240 | φ50 | 250 |
70 | 6 | 66 | 600 | 404 | 21 | 240 | φ50 | 250 |
NX6 | 76 | 6 | 60 | 800 | 425 | 16.5 | 320 | 80×60 | 380 |
MF | 7 | 52 | 1000 | 347 | 16 | 320 | 80×60 | 380 |
型号 | 变压器 | 气缸 | 重量 | 典型应用特性 | 焊枪尺寸 |
| 容量(KVA) | 气室数 | 不含钳臂 (Kg) | 最大气压 (0.1Mpa) | 电极压力(Kg) | 短路电流(KA) | 转盘直径(mm) | 钳臂直径(mm) | 钳臂间距(mm) |
NC3 | 31 | 2 | 46 | 5,5 | 473 | / | 220 | Ø40 | 125
|
39 | 2 | 49 | 5,5 | 473 | / | 220 | Ø40 | 125
|
NC4 | 44 | 2 | 51 | 6,7 | 573 | / | 220 | Ø45 | 150
|
56 | 2 | 55 | 6,7 | 573 | / | 220 | Ø45 | 150
|
NC5 | 56 | 2 | 55 | 6,7 | 573 | / | 240 | Ø50 | 200
|
70 | 2 | 61 | 6,7 | 573 | / | 240 | Ø50 | 200
|
NC6 | 76 | 2 | 65 | 6,7 | 573 | / | 320 | 80 x
60 | 310
|
MF | 2 | 57 | 6,7 | 573 | / | 320 | 80 x
60 | 310
|
